Wir durchleuchten und prüfen ihre Solaranlage

​

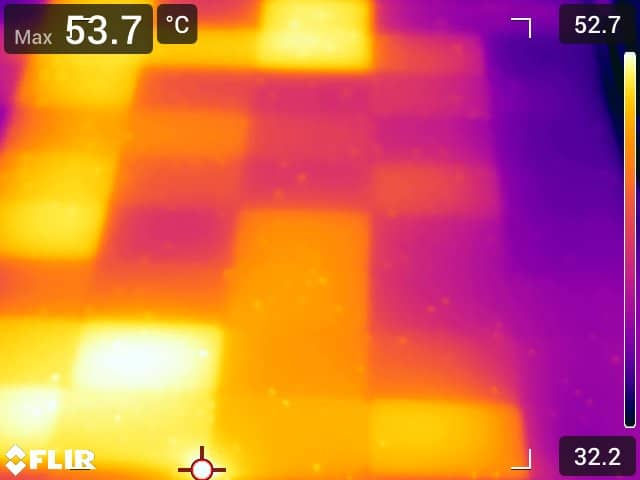

Mittels Infrarot-Kamera zeigen wir Schwachstellen in der Solaranlage auf

Die Infrarot-Kamera ist heute ein wichtiger Bestandteil unser täglichen Arbeit. Dank der Kamera erkennen wir Probleme, die von Auge nicht sichtbar sind. Zum Beispiel eine heisse Klemme einer elektrischen Verteilung – diese können wir frühzeitig erkennen bevor diese zum Ausfall Ihrer Anlage führt.

​

Wir zeigen die Schwachstellen Ihrer Anlage auf und liefern Ihnen eine detaillierte Analyse dazu. Ein Installateur Ihrer Wahl kann den Schaden beheben – damit die Solaranlage wieder vollumfänglich Strom produziert.

​

​

​

​

Funktion der Zellen und Gründe weshalb Strom verloren geht



Bei PV-Anlagen werden häufig viele Zellen in Reihe geschaltet um die zur Einspeisung benötigte hohe Spannung (ca. 500 V DC) zu erreichen.

​

​

Konsequenzen aus der Reihenschaltung vieler Einzelzellen:

• Der Gesamtwiderstand des Stranges wir im Wesentlichen durch den höchsten Einzelwiderstand bestimmt

• Eine Erhöhung des elektrischen Widerstandes nur an einer einzigen Stelle innerhalb des Stranges, kann den Strom in dem gesamten Strang deutlich reduzieren, z. B. durch:

  • Verschlechterung der elektrischen Kontakte

  • (z.B. durch mechanische Belastung, thermische Spannung, Korrosion durch eingedrungene Feuchtigkeit…)

  • Verschattung einer Zelle

  • Verschmutzung der Oberfläche

  • Zellbruch

.

Die betroffene Zelle wird dadurch hoch belastet (Umsetzung von Verlustleistung). Denn die Temperatur der Zelle erhöht sich zusätzlich, weil ein Teil der eingestrahlten Leistung nicht mehr elektrisch abgeführt wird.

Dieser Effekt wir zusätzlich verstärkt, weil der Wirkungsgrad mit steigender Zelltemperatur abnimmt.

​

​

Mögliche Folgen der Reihenschaltung

• Drastische Leistungseinbusse

• Überhitzung der Zelle bis zur Zerstörung der Zelle oder der Einbettung.

• Das schwächste Glied der Kette bestimmt die Qualität der ganzen Anordnung

​

​

​
